Introducción en la práctica a realizar
- La prácticas se basa en, realizar una estructura cuadrada es decir un marco, partiendo de 4 tubos, 2 de estos tienen un diámetro y los 2 restantes otro. Para realizar este marco se deberán cortar los tubos a la longitud indicada por el profesorado y realizar una supuesta boca de pez en los nombrados tubos, para poder realizar posteriormente una soldadura con electrodo.
- Para realizar la boca de pez utilizaremos una lija de mano, tanto plana como con parábola o curva, también necesitaremos una sierra para cortar anteriormente los tubos a la longitud deseada .
- En el último proceso, procederemos a unir los tubos realizando una soldadura con electrodo
Procedimiento realizado
Empezamos por cortar los tubos a la longitud indicada,para ello utilizamos una sierra de mano.
Una vez tenemos los (4) tubos cortados, empezamos a realizar las bocas de pez , que las realizaremos en los dos tubos más largos, y una boca de pez por extremo de cada uno de estos tubos, que serán de diferente diámetro pero con la misma longitud.
La boca de pez la realizamos de la siguiente manera; primero marcamos 4 puntos en cada extremo, cada punto estará a 90º del otro haciendo así los 360º del tubo, una vez los tenemos marcados tanto como en grados como la profundidad que tendrá la boca de pez.

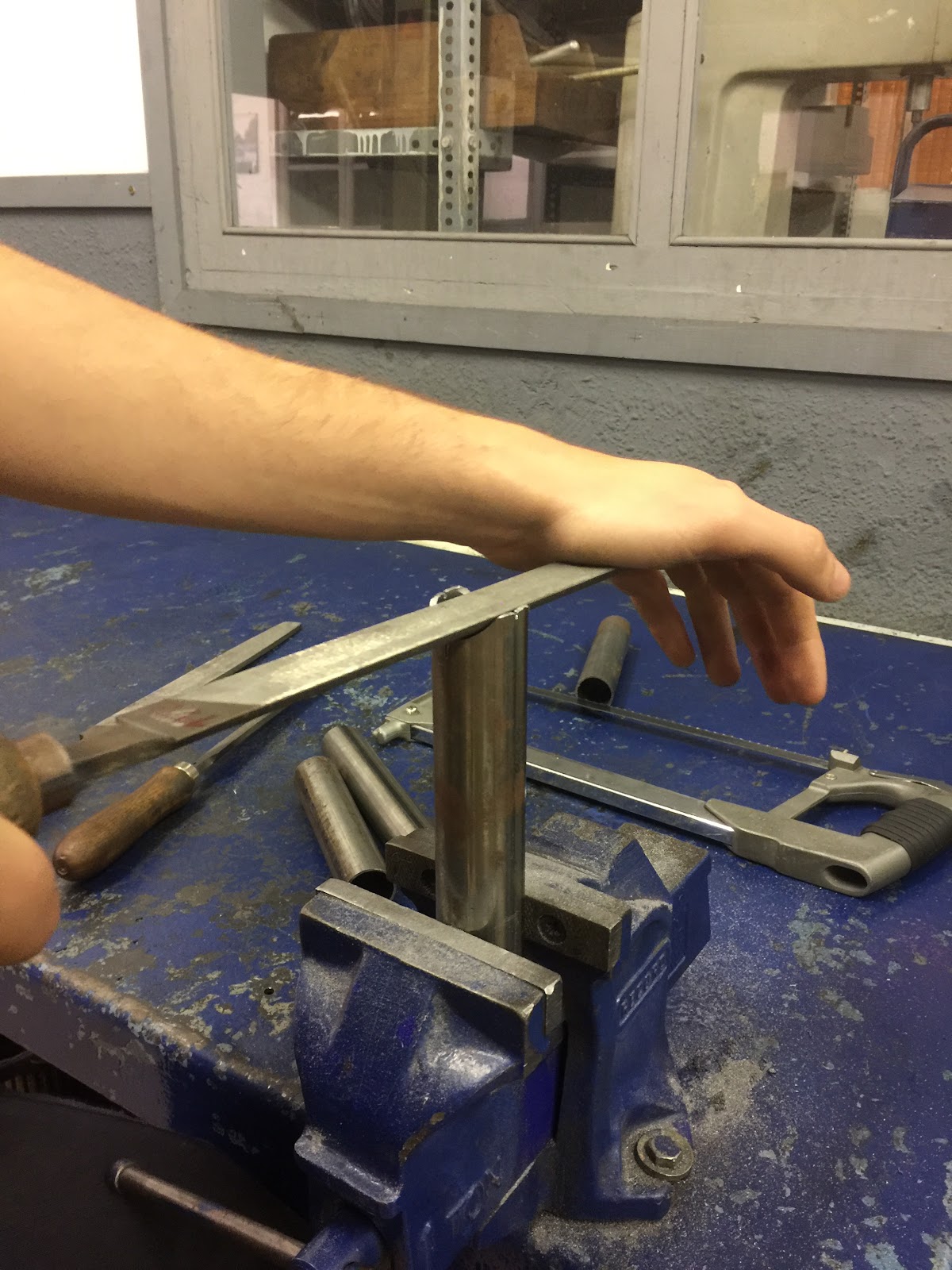

Con la sierra de mano cortamos desde los puntos marcados, hasta la profundidad deseada de la boca de pez, intentando extraer todo el material posible,cuando acabamos con la sierra lo repasamos con la lija hasta conseguir lo que necesitemos, ya que al ser de diferentes diámetros serán un poco distintas para conseguir el mayor acople possible,facilitando así el paso de soldadura.

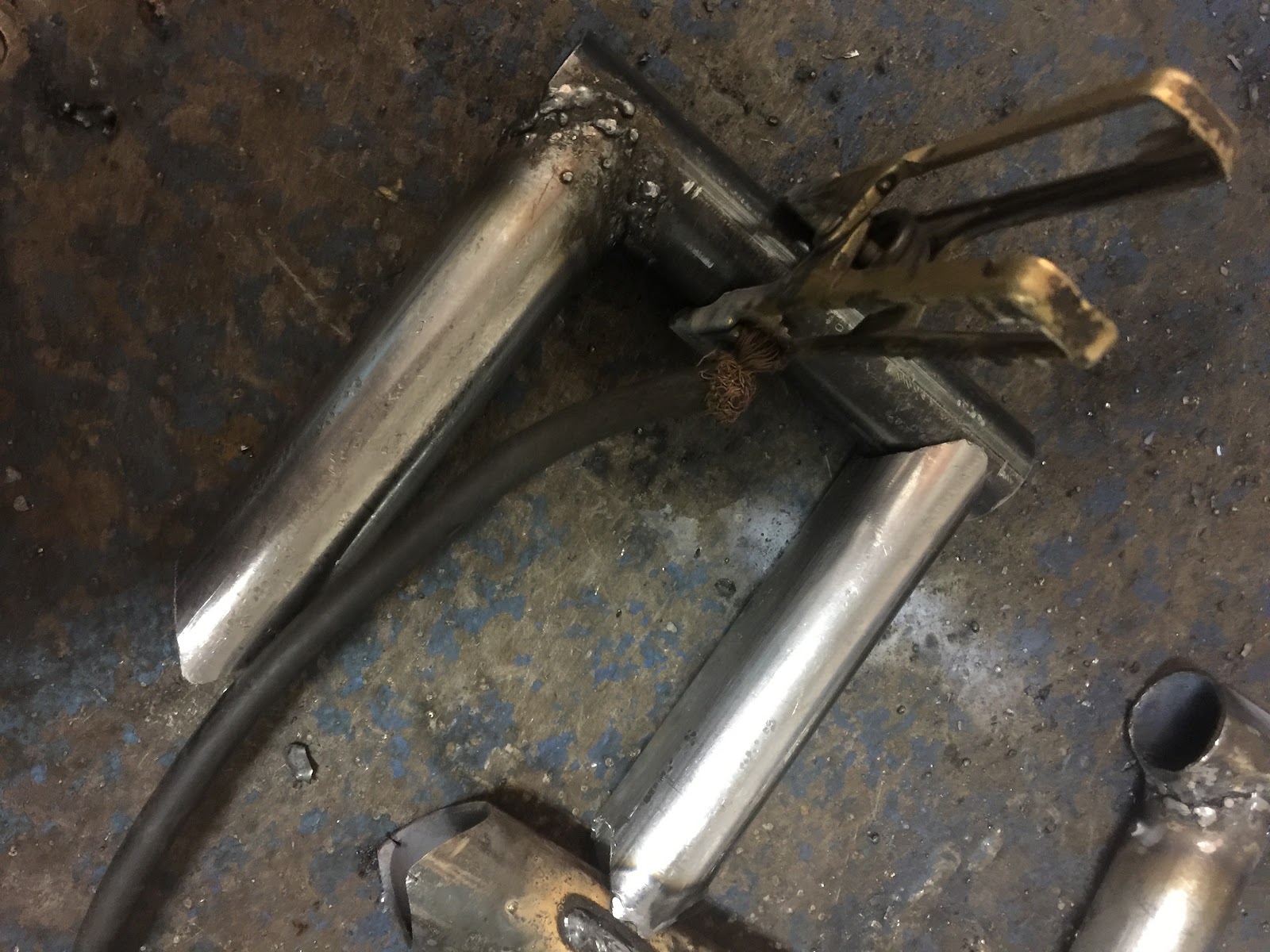

Una vez realizadas las bocas de pez, empezamos a unirlas. Para ello utilizaremos un soldador con electrodo, antes de ponernos a soldar preparamos la máquina,buscando la intensidad deseada, todo seguido nos equipamos con el equipo de protección y procedemos a realizar las soldaduras ,primero haremos unos pequeños puntos en las uniones para prever el resultado final antes de soldar todo el completo y comprobar los ángulos entre tubos, y vamos realizando la soldadura con paciencia, hasta conseguir una buena sujeción de la pieza.

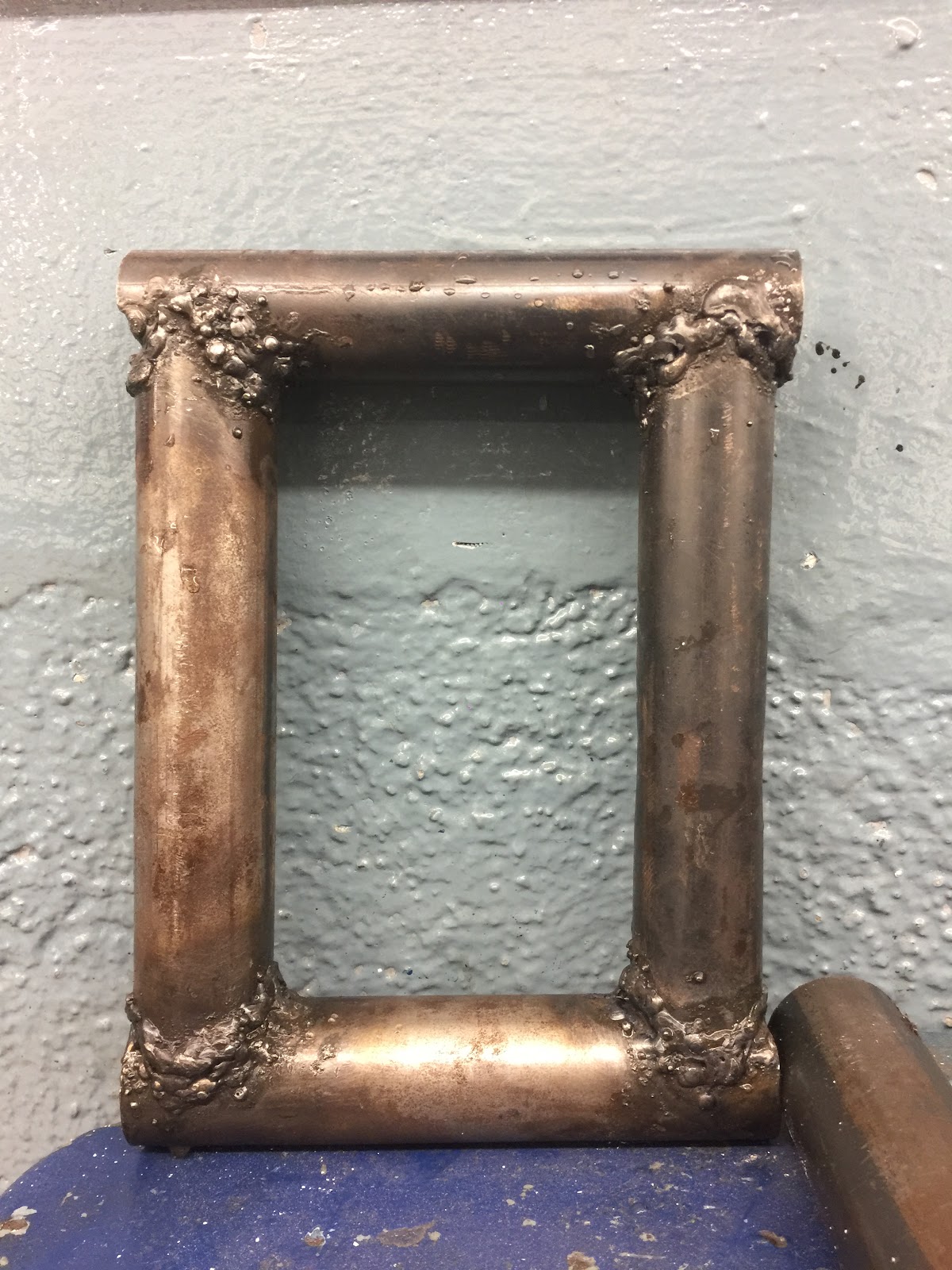

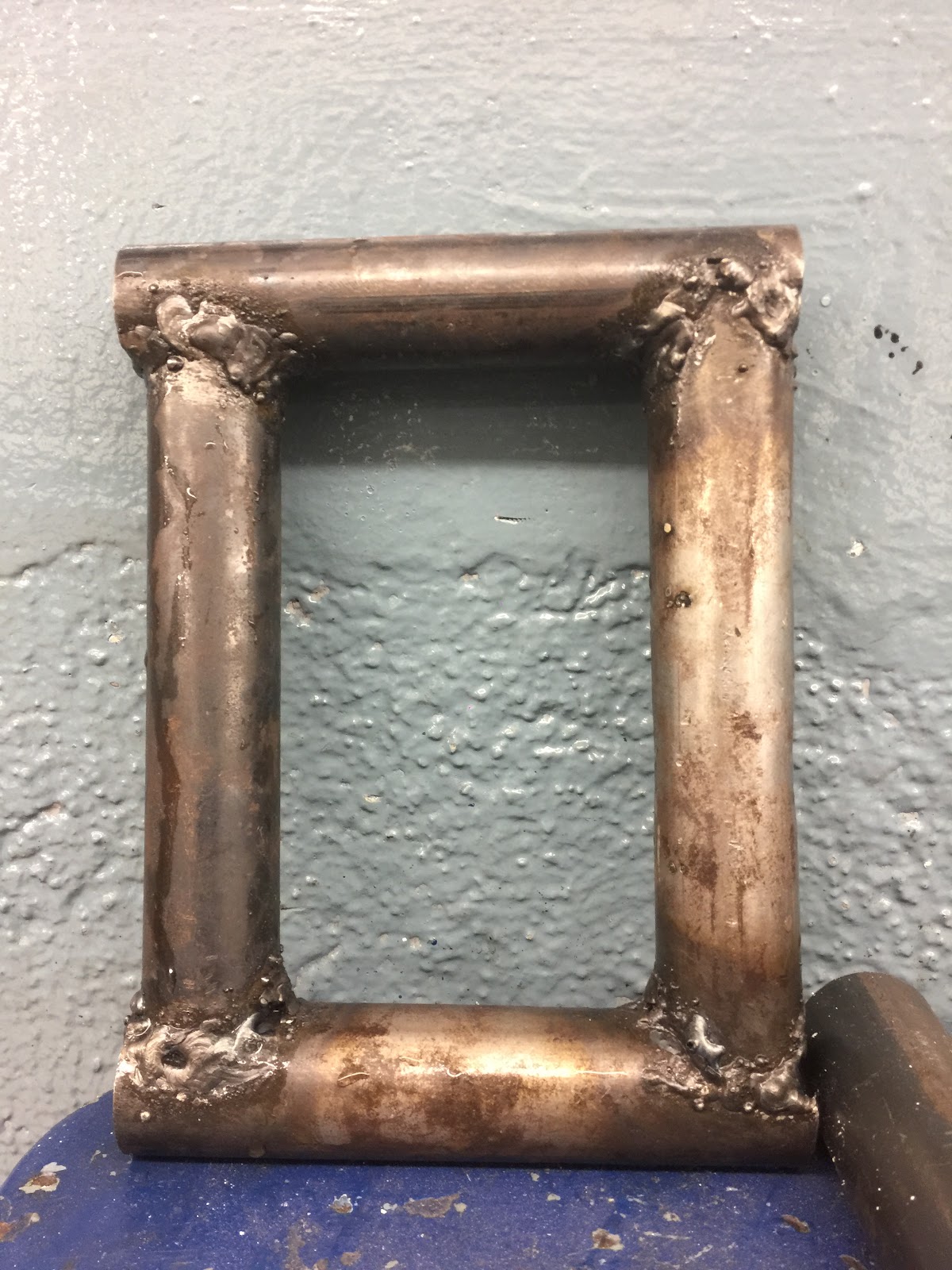

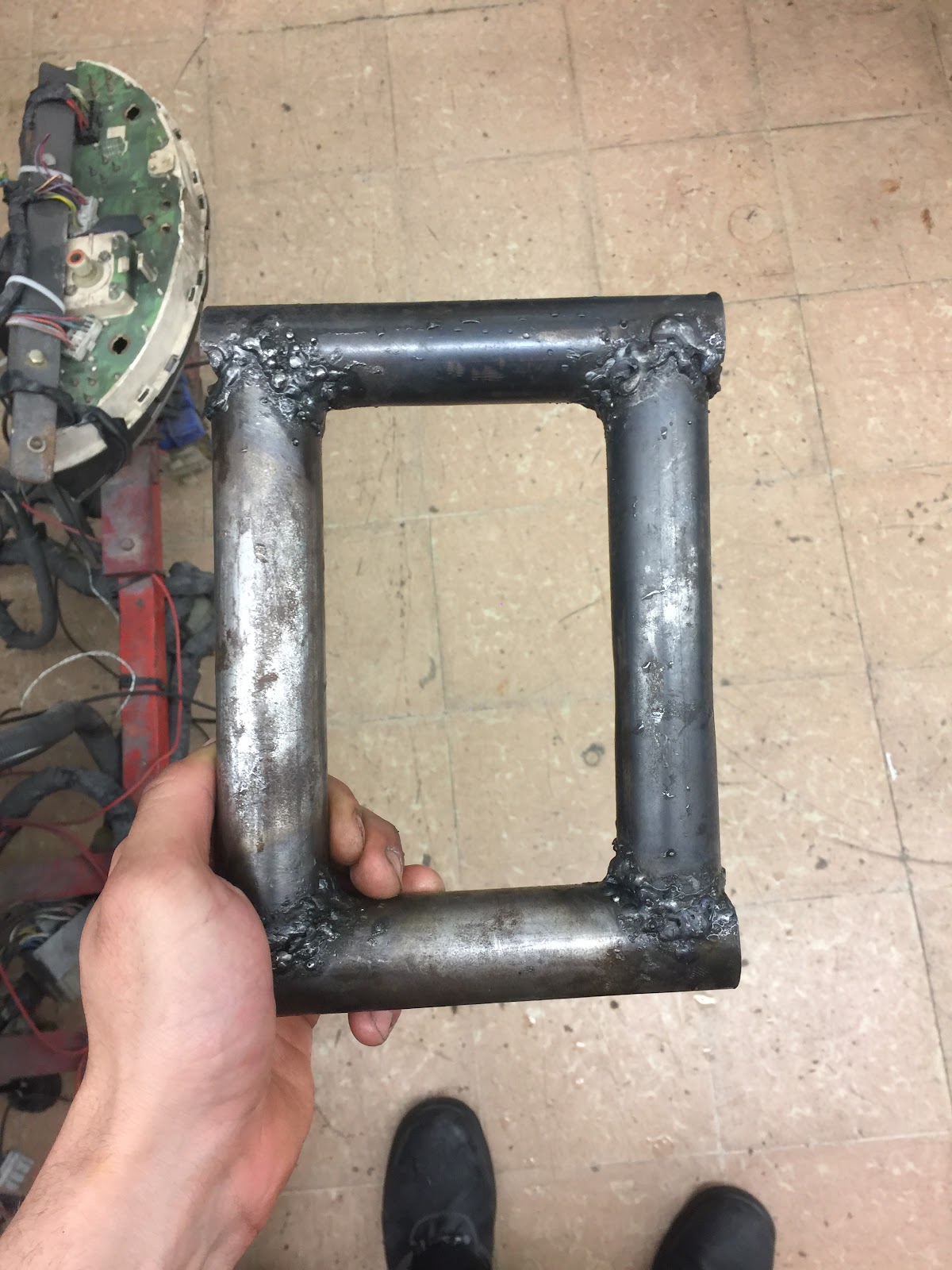

Resultado final
Bueno realmente las soldaduras son un poco pésimas, pero a sido una práctica interesante pero a su misma vez pesada. (Joan Puigdemont)
